1、用途

核电站大修期间，入堆组件通过换料机使下管座就位在堆芯下栅格板上，上管座实际位置与理论位置发生了偏差，在X/Y方向发生位移或扭转位移。可能导致上部构件上的一些销子无法正常进入导向孔。

堆芯上管座定位测量系统可对燃料组件上管座位置进行X/Y定位测量，并对相邻两组件之间间隙进行精确测量。系统还可用于装料后堆芯照相，以核查堆芯燃料组件与装载图一致性。

2、功能

2.1 可实现燃料组件上管座位置的实时测量功能，测量过程可全程录像，并自动数字存储；组件号及相关信息可以通过键盘输入。

2.2 具备将实时测量数据和偏差数据显示在屏幕上。

2.3 测量完毕后可显示全部157部组件位置示意图，并以红色标示超标组件，在示意图中可以查询每一部组件的上管座位置数据。

2.4 定位测量系统还可以将采集的图像进行后期处理。

2.5 水下高耐辐射摄像系统还可监视组件表面缺陷细节状况。

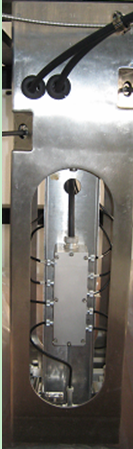

2.6 水下摄像及照明系统支撑架是整体制造，其刚性可保证吊装时整体直线度。　　

3、主要技术指标

3.1 该系统采用1英寸高耐辐射摄像机，9mm定焦镜头；

3.2 系统测量精度：均方误差≤1mm；

3.3 接触放射性水平：≤1000Sv/h；

3.4 工作温度：0～60摄氏度。

4、系统组成

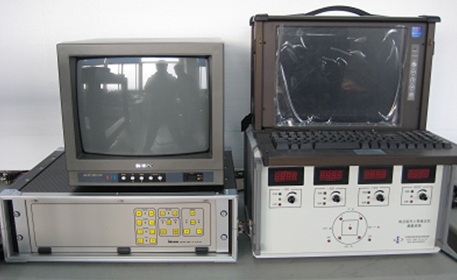

该测量系统主要由水下测量主体、主控计算机、摄像系统及主控器、照明系统及控制器、水下30m电缆及不锈钢运输容器等组成。
