1、用途

“RV螺栓孔CCTV螺纹检查设备”用于对反应堆压力容器螺栓孔的螺纹表面进行连续的视频摄像，实时图像压缩，并对每个螺纹视频图像文件进行数字图像存储。事后可将数字图像刻录到光盘上，为螺栓孔的维护或保养提供依据（图文资料）。

2、主要功能

2.1按照预定程序全自动控制工作：完成对每个螺栓孔的螺纹连续自动检查。其中包括自动定孔位、对准、连续对螺栓孔扫描摄像、实时图像压缩、存储（外接移动硬盘）、显示，依次完成螺栓孔的自动检查。

2.2 人工干预操作功能：在自动扫描检查过程中，人工可以干预操作，如扫描控制：上升、下降—快速、中速、慢速、暂停。

2.3自我保护功能：本设备扫描头上、下皆具有非接触限位开关，到限位后控系统自动切断驱动电机电源，同时还有机械限位机构，防止过冲，损坏设备。

2.4 所有检查过程都有两种工作方式可选，即按自动程序检查和人工控制检查。

2.5 具有自动定位到指定螺孔，自动定位到螺孔的指定深度和角度。

2.6 具有图像回放显示功能。

2.7 对观察到的螺纹表面缺陷具有二维测量功能。



3、主要技术参数

3.1 摄像系统图像分辩力：不低于1600×1080，物方景深：≥6mm；

3.2小车定位重复误差：优于±0.3 mm；

3.3 螺纹表面缺陷测量精度：不低于0.5mm；

3.4外形尺寸长×宽×高: 不大于680mm×325mm×680mm；

3.5主体重量：不大于75kg，控制、显示及存储系统重量：不大于15kg；

3.6螺栓孔扫描速度分慢、中、快三档（具体速度可设定）；　

3.7单孔检查时间：不大于6min。

4、设备组成及配置清单

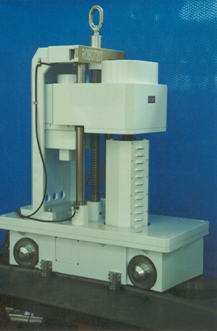

◆ 检查仪主体 1套　　　　　　　　　　　　　　　　　　 　　　　　　　　　　

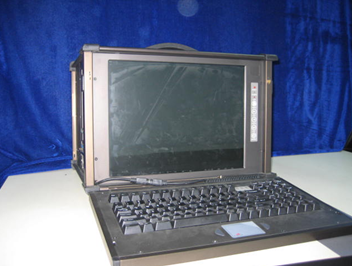

◆ 控制、显示及存储系统 1套　　　　　　　　　　　　　　　　　　　　　　　　　

◆ 控制总电缆 1根　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

◆ 螺栓孔法兰面模拟体 1套　　　　　　　　　　　　　　　　　　　　　　　　　　

◆ 设备运输容器 1套　　　　　　　 　　　　　　　　　　　　　　　　　　　　　

◆ 备品备件 1套　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

◆ 纸质文档资料 3套　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

◆ 电子版文档资料 1套　　　　　　　　　　　　　　　　　　　　　　　　　　　

　目前，该设备已成功应用于大亚湾核电站4套、秦山核电站一期二期各1套；红沿河核电站、宁德核电站、阳江核电站各1套，共9套。
