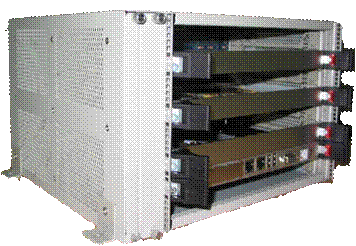

高速信号处理系统采用CPCI结构机箱，前后插板模式，后板为数据接收显示板，负责接收图像数据、显示、发送计算结果、接收控制指令，前板为数据处理板，负责各个探测头部的任务处理。前后板通过CPCI底台图像总线、数据总线进行通讯。在CPCI 机箱内可以插入多个数据处理板卡,完成对多路图像的处理。
数据处理板是图像处理系统的核心，采用DSP+FPGA的处理架构，FPGA主要负责对图像的预处理和部分跟踪算法，DSP主要负责完成图像处理各个任务的计算。为满足不同的系统功能，用户可选择具有定点或浮点处理能力的高速并行处理单元。
（a） 基于高速定点DSP的并行处理单元
DSP-C6455-M4定点数据处理单元
DSP-C6455-M4定点数据处理板技术指标：
|
板型 |
6U cPCI标准板卡 |
|
尺寸 |
23.5cm×16.5cm |
|
处理能力 |
4 × TMS320C6455 @ 1GHz |
|
|
2 × XC4VLX8 |
|
|
1 × Virtex II Pro |
|
传输能力 |
板内节点间SRIO：4×3.125Gbps |
|
|
DSP与FPGA间：32bit@100MHz |
|
存储能力 |
每个DSP外接1G DDRII-533@32bit |
|
典型功耗 |
20W |
（b） 基于高速浮点DSP的并行处理单元

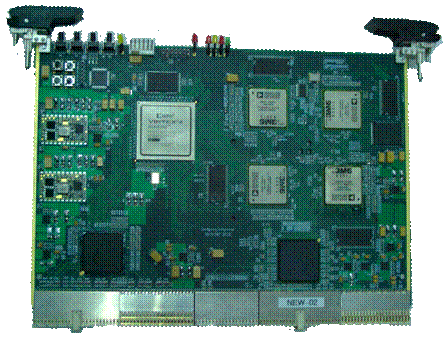

DSP-TS201-M4数据处理板
DSP-TS201-M4浮点数据处理板技术指标：
|
板型 |
6U cPCI标准板卡 |
|
尺寸 |
23.5cm×16.5cm |
|
处理能力 |
4 × TS201 @ 600MHz |
|
|
2 × XC4VLX8 |
|
|
1 × Virtex II Pro |
|
传输能力 |
板内节点间link port：1Gbps |
|
|
DSP与FPGA间：32bit@100MHz |
|
存储能力 |
每个DSP外接1G DDRII-533@32bit |
|
典型功耗 |
20W |
